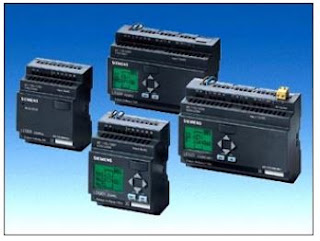

LOGO! es un módulo lógico universal para la electrotecnia.
Podríamos decir que se trata de un hermano pequeño de los PLC o autómatas programables (puede programarse) y la filosofía de su uso se asemeja en gran medida a la de estos.
LOGO! no tiene como misión controlar complejos procesos, sino que está pensado para solucionar de forma sencilla y rápida las aplicaciones más usuales y cotidianas.
Las dimensiones son 72 x 90 x 55 milímetros. En este pequeño espacio están integrados un panel de visualización, las teclas de programación y manejo, 8 entradas y 4 salidas.
APLICACIONES DE LOGO
LOGO! puede utilizarse en numerosas aplicaciones. Por ejemplo:
En sistemas de edificios, para automatizar la iluminación, persianas,
toldos, portales y puertas, controles de acceso, barreras, instalaciones
de calefacción y de aire acondicionado, etcétera.
En armarios y cuadros eléctricos.
En pequeñas máquinas y aparatos, para automatizar válvulas, peque-
ños motores, etcétera.
Para el procesamiento previo de señales en controles.
DATOS TÉCNICOS
- ALIMENTACIÓN
Tensión: 115/120 V c. a. o 230/240 V c. a.
- Margen admisible 85 ... 265 V c. a.
- Frecuencia de red comprendida entre 47 y 63 Hz.
- CONSUMO
Típico 10 ... 40 mA para 115/120 V c. a.
Típico 10 ... 25 mA para 230/240 V c. a.
-COMPENSACIÓN DE FALLOS DE- TENSIÓN
Para 115/120 V c. a., típico 10 ms.
Para 230/240 V c. a., típico 20 ms.
19
LOGO! 230 RC
5.1.4.
- POTENCIA DISIPADA
Típico 1,1 ... 4,6 W para 115/120 V c. a.
Típico 2,4 ... 6 W para 230/240 V c. a.
OCHO ENTRADAS DIGITALES
Con una tensión nominal idéntica a la de la fuente de alimentación.
Estado 0: tensión comprendida entre 0 y 40 V c. a.
Estado 1: tensión comprendida entre 79 V y 265 V c. a., a 230 V.
Corriente de entrada: señal “0” inferior a 0,03 mA, para señal “1” mayor de
0,08 mA.
Retardo tras el que se detecta un cambio del estado, bien de 0 a 1 o viceversa:
50 ms.
20
LOGO! 230 RC
Las 8 entradas digitales están divididas en 2 grupos de 4 + 4, de forma que cada
grupo puede estar sometido a una fase diferente, pero no puede ser distinta
dentro del mismo grupo.
4 SALIDAS DE RELÉ DE HASTA 240 V
Las salidas están constituidas por medio de relé libre de potencial, con separación
galvánica.
Con carga óhmica: conmutan 10 A como máximo.
Las salidas pueden conectarse a distintas fases o distintas redes, desde una red
de 24 V hasta una de 240 V. Eso sí, se tienen que proteger las salidas contra
cortocircuitos externos.
MARCAS
Las marcas tienen un concepto funcional como las salidas, pero sin tener conexión
física al exterior, es decir, son como salidas pero usadas únicamente como
relés internos del propio equipo, utilizándose principalmente como elementos de
apoyo de las maniobras.
Las marcas digitales utilizadas son M1 ... M24. También se puede disponer de
seis marcas analógicas AM1 ... AM6.
Existe una marca específica, cuya aplicación es muy concreta. Es la marca M8,
que se puede aplicar en el primer ciclo del programa, es decir, se utiliza como
marca de arranque; después de este primer ciclo, dicha marca se borra.
BITS DE REGISTRO DE DESPLAZAMIENTO
Los registros de desplazamiento S1 ... S8 pueden ser leídos por el equipo, pero
solo pueden procesarse cuando se selecciona la función especial “Registro de
desplazamiento” que veremos en su momento.
RELOJ
También incluye un reloj con una reserva de marcha de 80 horas. Esto quiere
decir que el reloj sigue funcionando aunque la alimentación se interrumpa
durante 80 horas a una temperatura de 25 ºC.
