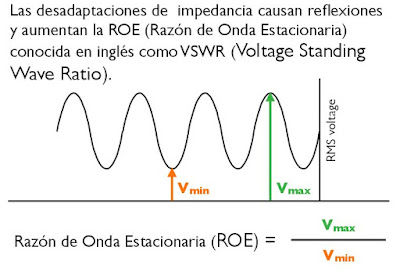

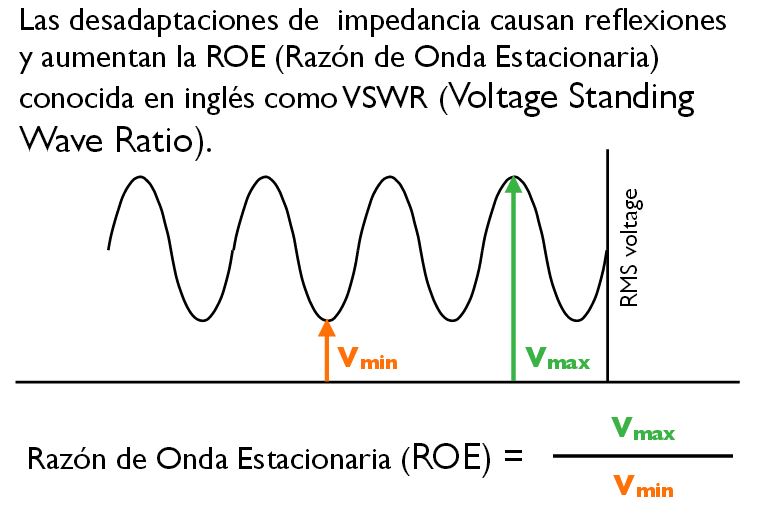

Las desadaptaciones de impedancia causan reflexiones y aumentan la ROE (Razón de Onda Estacionaria) conocida en inglés como VSWR (Voltage StandingWave Ratio)
.
La impedancia de entrada se define como la impedancia que presenta la antena en
sus terminales, es decir el cociente entre el voltaje y la corriente en el conector.
Si la antena está perfectamente acoplada (en inglés matched ) a la línea de transmisión (la impedancia presentada por la antena es igual a la impedancia característica de lal línea de transmisión), entoncestoda la energía que alcanza la antena es radiada. Si las dos impedancias no están adaptadas, la antena no aceptará la totalidad de la energía que le entrega la línea de transmisión.
La porción que no es aceptada es reflejada de vuelta hacia el transmisor y la interacción entre la onda transmitida y la reflejada forman la onda estacionaria, evidenciada por la presencia de máximos (picos de voltaje) y mínimos (valles de voltaje) en diferentes puntos a lo largo de la línea de transmisión, caracterizados pr la Razón de onda Estacionaria (ROE) conocida en inglés como Voltage Standing Wave Ratio (VSWR)
El valor mínimo de la ROE es la unidad, obtenido en una línea de transmisión perfectamente adaptada tanto al radio como a la antena, en cuyo caso las reflexiones son nulas y tendremos Vmax= Vmin.En la práctica un buen sistema tendrá una ROE < 1.5.
